Conector de Comunicação USB





O PontoAll Bio possui 2 conectores USB, que servem para para plugar um cabo USB e realizar configurações e para plugar uma memória removível (pendrive).



Para comunicação com o computador, plugue o cabo USB no conector "PC".



Para baixar registros de ponto (marcações), conecte um pendrive no conector "PENDRIVE".

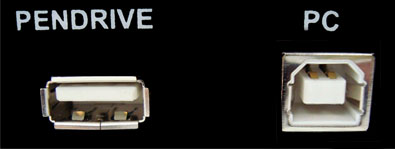

Observe na Figura 1, os conectores. Eles estão na parte inferior do equipamento.



Figura 1





A conexão USB no REP é para a ponta "B" do cabo USB padrão "A B", que é fornecido com o seu REP, conforme Figura 2.



Figura 2



A ponta "A", deverá ser conectada à uma porta USB no computador.



ATENÇÃO: A porta USB no computador, na qual o relógio será conectado, pode ser 1.0 ou superior.



Este cabo é utilizado para realizar a "Configuração do equipamento".





Exemplo de um pendrive (não é fornecido junto com o equipamento).



Figura 3
